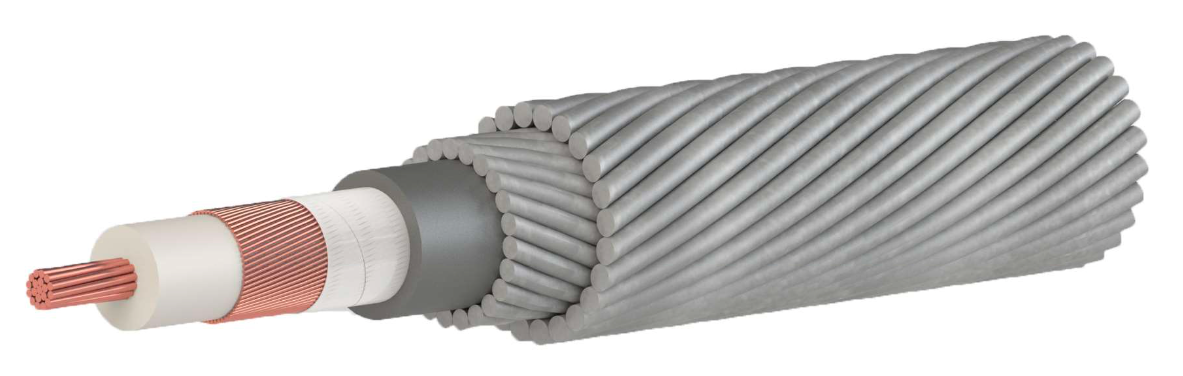

Кабель-трос КГК 1х2,0-70-90 Морской грузонесущий
Заказать
Задать вопрос
Производство НПЦ «Гальва»
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
| № | Наименование элементов | Материал элементов конструкции, размеры (мм) | Диаметр (мм) | |
| 1 | Токопроводящая жила | Медь мягкая (2,15 мм2) | 19 х 0,38 | 2,3 |
| 2 | Изоляция | Полиэтилен | Δ=1,25 | 4,8 |
| 3 | Экран медный | Медь мягкая (3,4 мм2) | 48 х 0,3 | 5,4 |
| 4 | Обмотка | Лента ПЭТ | 5,5 | |
| 5 | Оболочка | Полиэтилен | Δ=0,75 | 7,0 |
| 6 | I - повив брони | Проволока ст. оцинкованная ГОСТ 7372-79 | 23 х 1,0 | 9,0 |
| 7 | II - повив брони | Проволока ст. оцинкованная ГОСТ 7372-79 | 24 х 1,2 | 11,4 |
Основные параметры
| Наружный диаметр кабеля | 11,4 мм (+0,3 мм / - 0,3 мм) |
| Вес кабеля (на воздухе / в воде) | 460 кг/км / 370 кг/км |
| Максимальная температура эксплуатации | 90ОС |
| Номинальное разрывное усилие | 70 кН |
| Рабочая нагрузка | 35 кН |
| Максимальное рабочее напряжение | 660 В |
| Электрическое сопротивление ТПЖ, не более | 10,0 Ом/км |
| Электрическое сопротивление экрана | 6,9 Ом/км |
| Электрическое сопротивление изоляции, не менее | 20000 МОм*км |
- Кабель-трос обработан антикоррозионной смазкой АМС.
- Повивы брони выполнены из преформированной проволоки без сварок.
