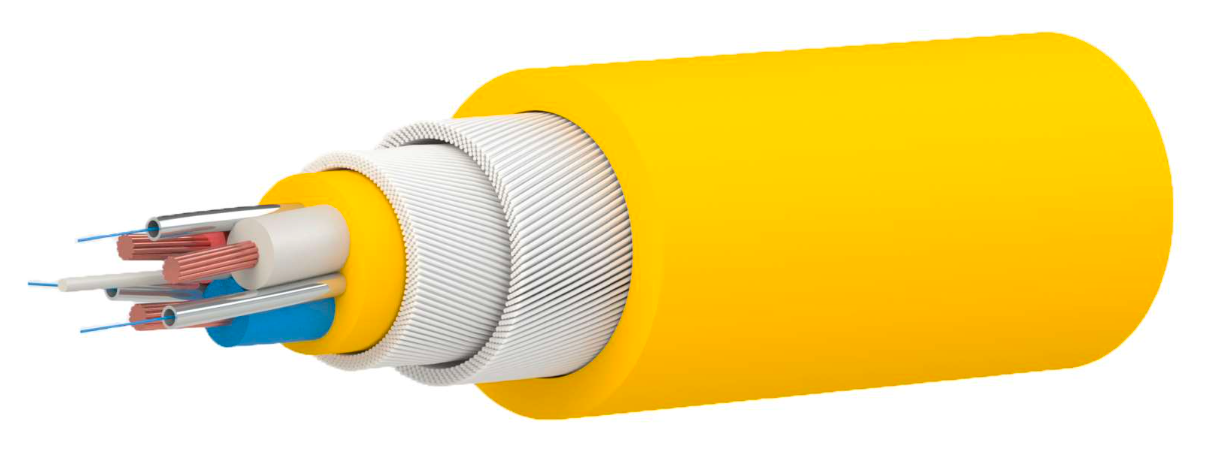

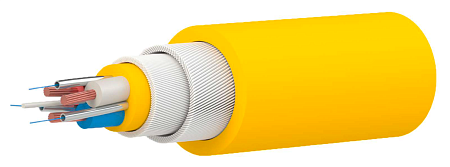

Кабель-трос КП (3х1,0+3х1Е)-80 Морской грузонесущий
Заказать
Задать вопрос
Производство НПЦ «Гальва»
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
| № | Наименование элементов | Материал элементов конструкции, размеры (мм) | Диаметр (мм) | |
| 1 | Токопроводящая жила (3 шт.) | Медь мягкая (1,0 мм2) | 19 х 0,26 | 1,3 |
| 2 | Изоляция | Полиэтилен | Δ=1,0 | 3,3 |
| 3 | Оптический канал связи (3 шт.) | Одномодовое оптическое волокно 9/125 мкм в стальной оболочке | 1,1 | |
| 4 | Заполнитель (4 шт.) | Жгут из водоблокирующей нити | ||
| 5 | Промежуточная оболочка (оранжевый цвет) | Термопластичный полиуретан | Δ=0,7 | 8,5 |
| 6 | Грузонесущий элемент | Нить СВМПЭ с водоблокирующей пропиткой | 12,8 | |
| 7 | Оболочка (оранжевый цвет) | Термопластичный полиуретан | Δ=2,0 | 16,8 |
Основные параметры
| Наружный диаметр кабеля | 16,8 мм (+0,2 мм / - 0,2 мм) |
| Вес кабеля (на воздухе / в воде) | 255 кг/км / 30 кг/км |
| Максимальная температура эксплуатации | 60ОС |
| Номинальное разрывное усилие | 80 кН |
| Рабочая нагрузка | 30 кН |
| Максимальное рабочее напряжение | 2000 В |
| Электрическое сопротивление ТПЖ, не более | 19,8 Ом/км |
| Электрическое сопротивление изоляции, не менее | 10 000 МОм*км |
| Затухание на длине волны 1310 нм, не более | 0,7 ДБ/км |
| Затухание на длине волны 1550 нм, не более | 0,7 ДБ/км |
